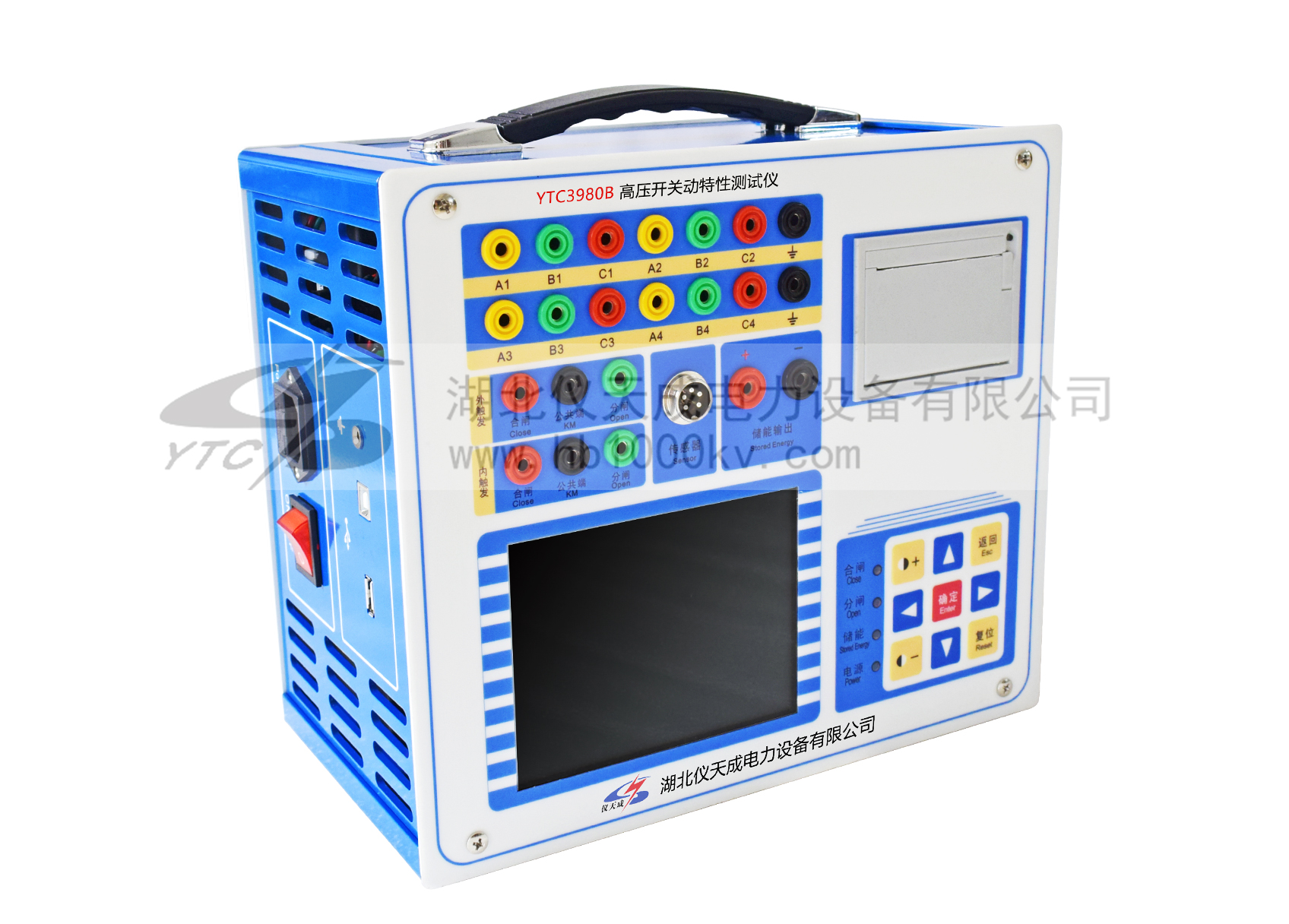

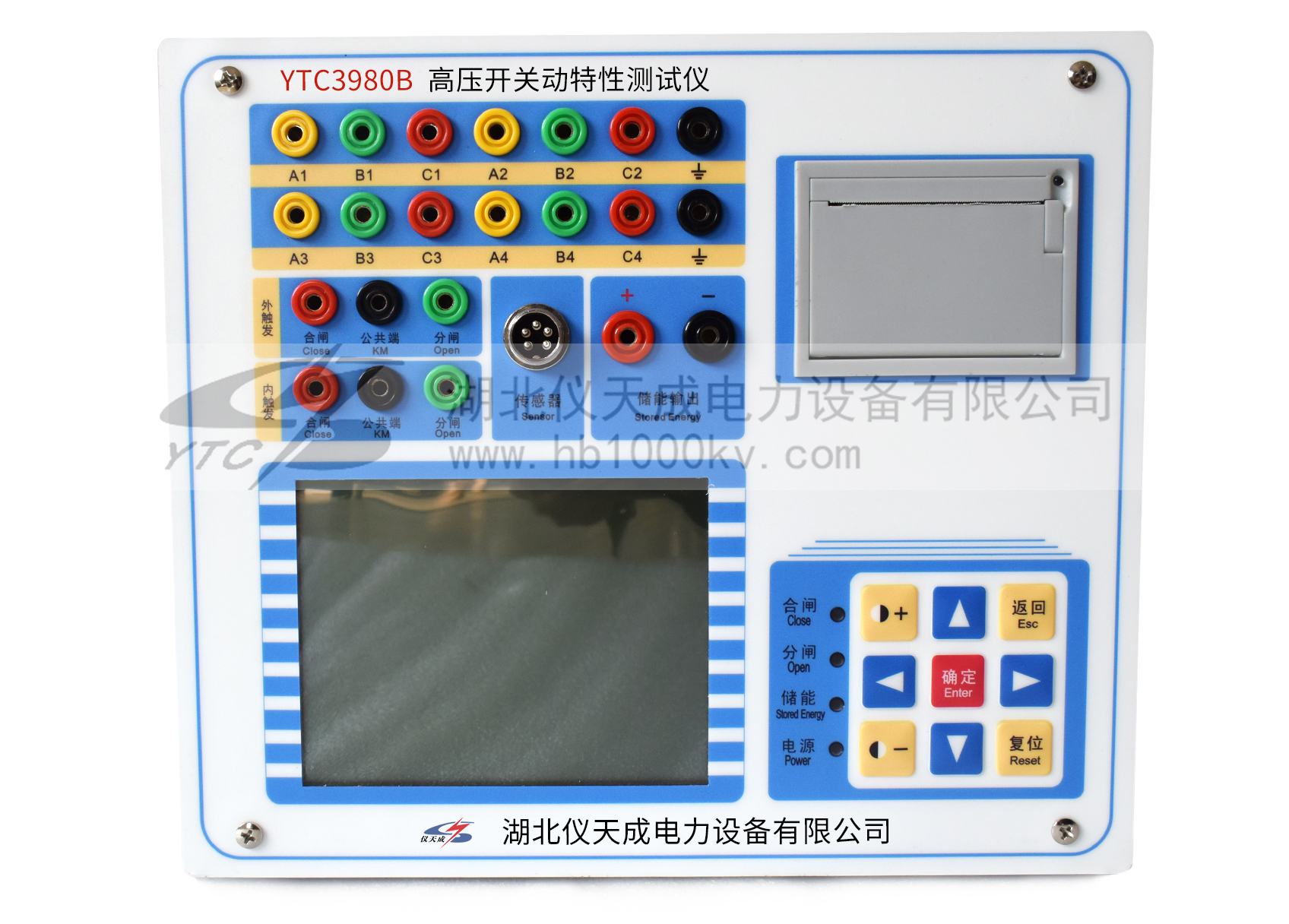

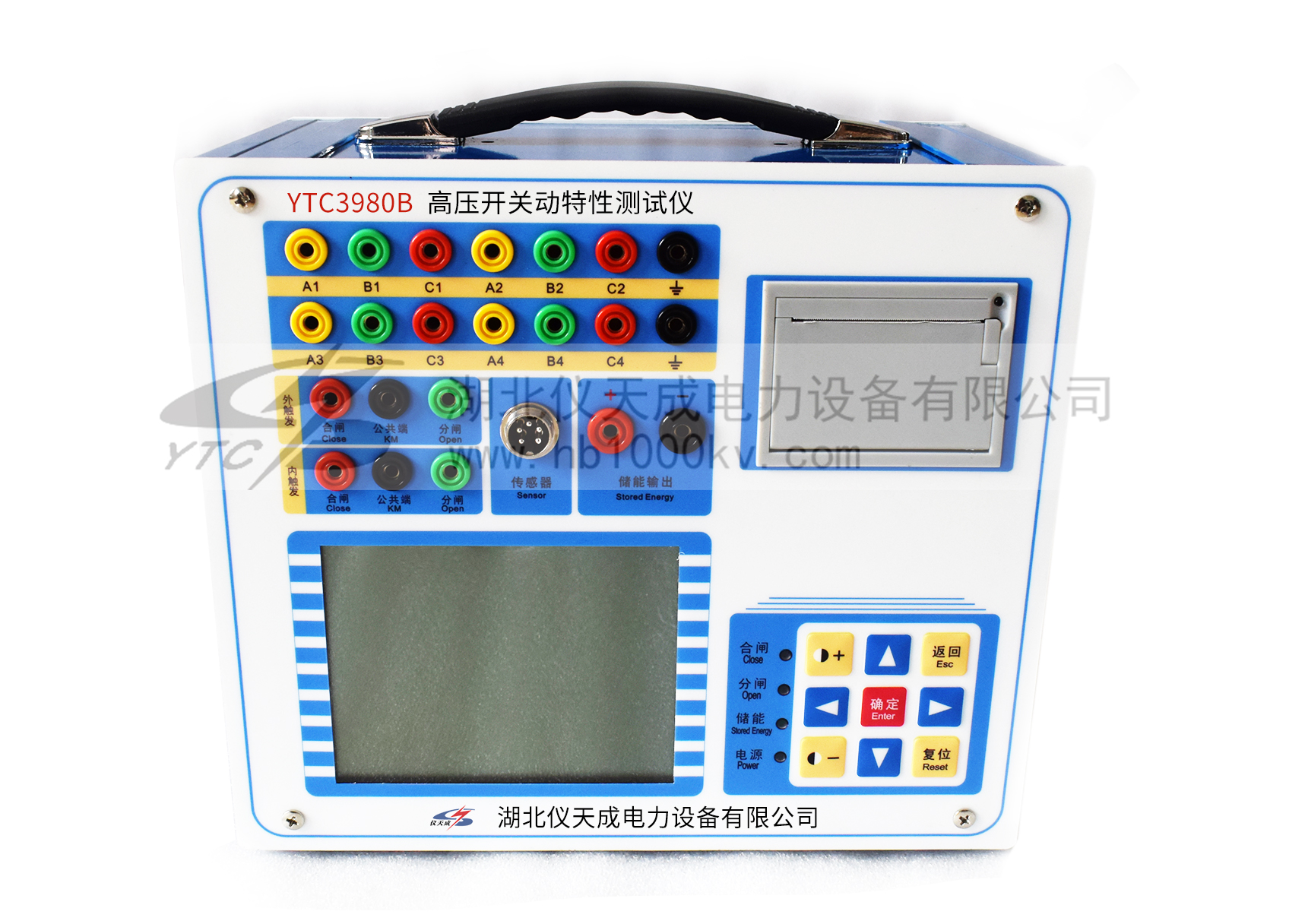

YTC3980B斷路器特性測試儀

YTC3980B斷路器特性測試儀采用液晶大屏幕顯示，測試結果可直接打印，該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

性能:
時    間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形，每斷口的分閘反彈幅值。
速    度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行    程：總行程，開距，超行程，過沖行程，反彈幅值。
電    流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

特點:
1.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2.超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

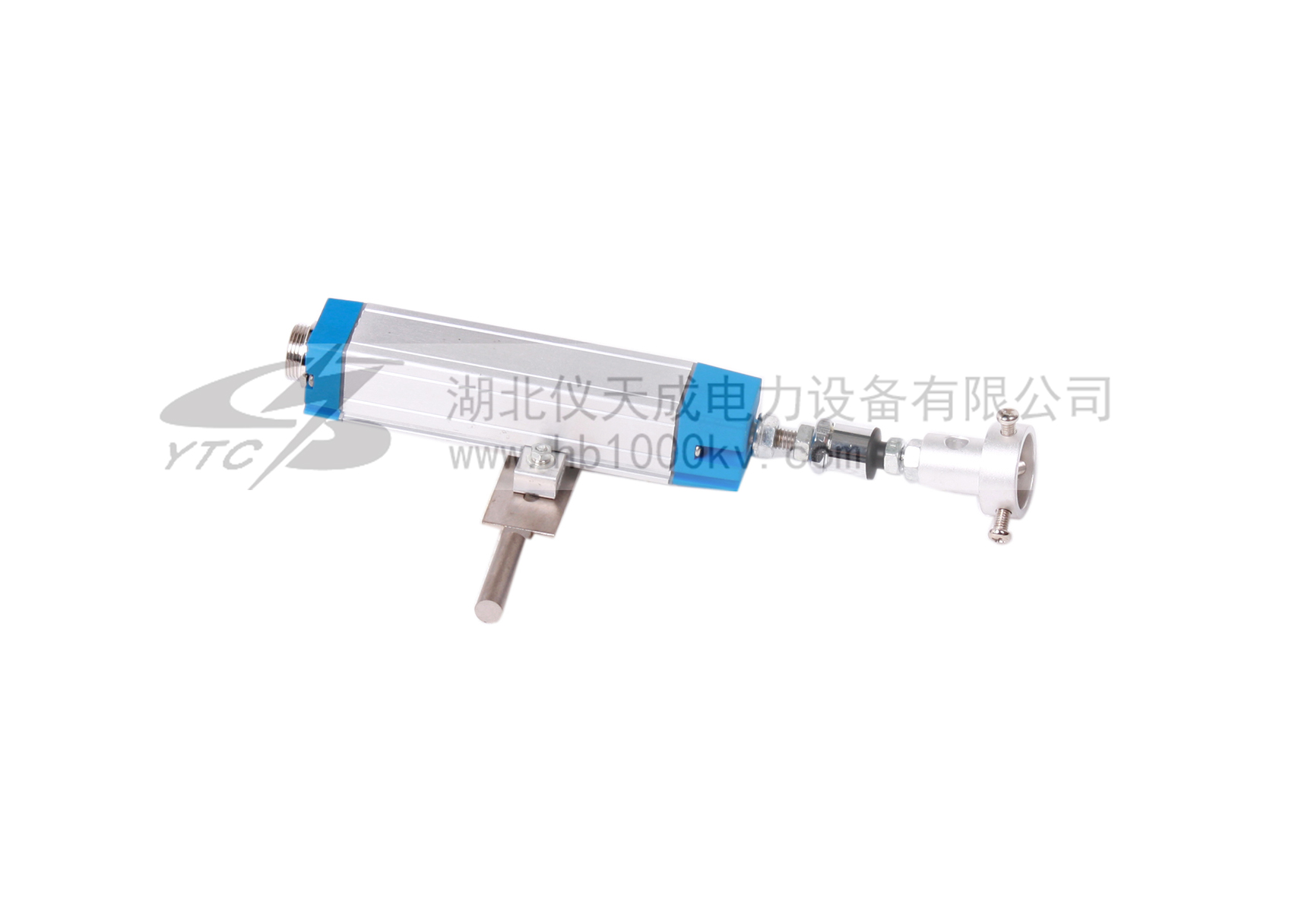

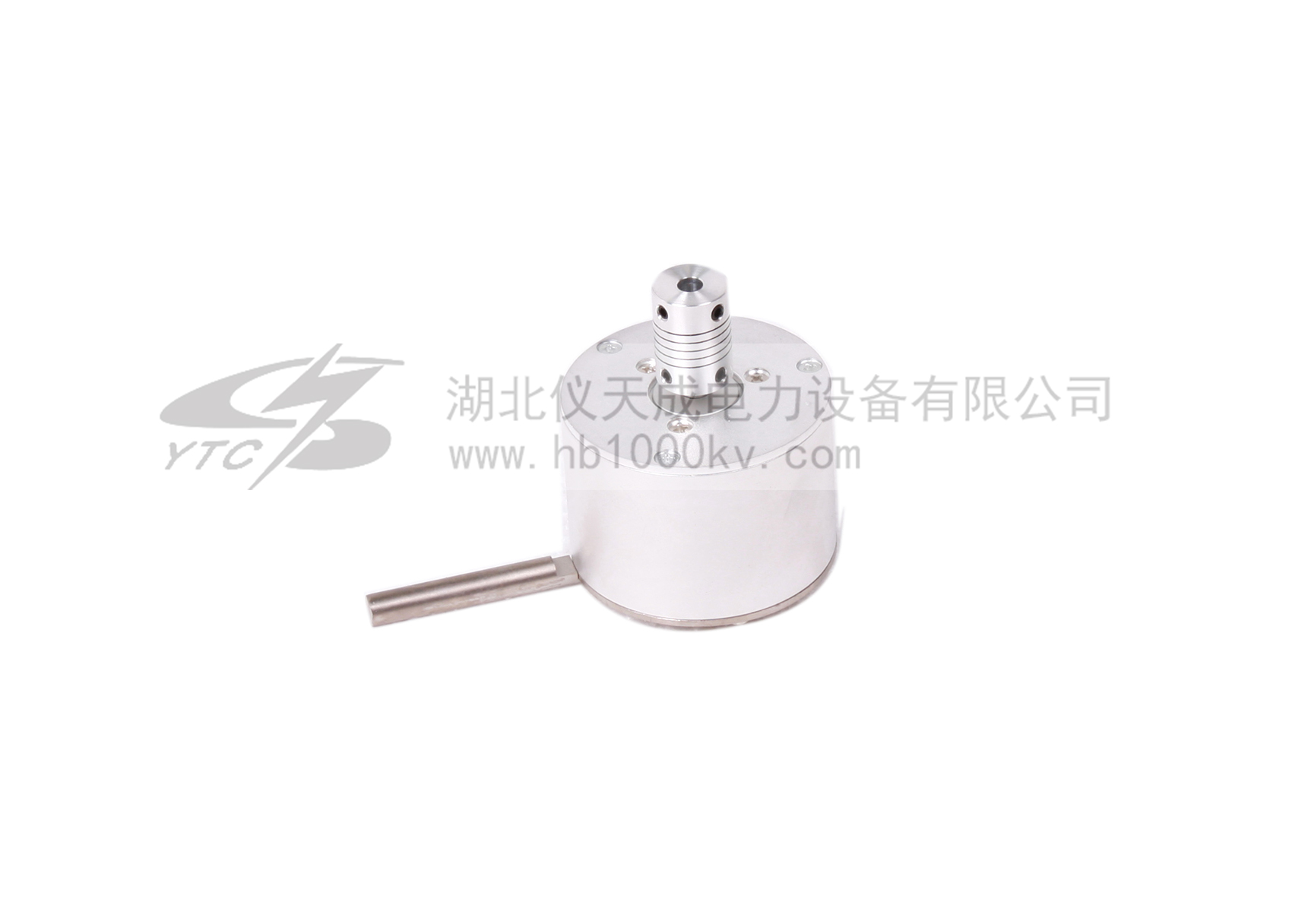

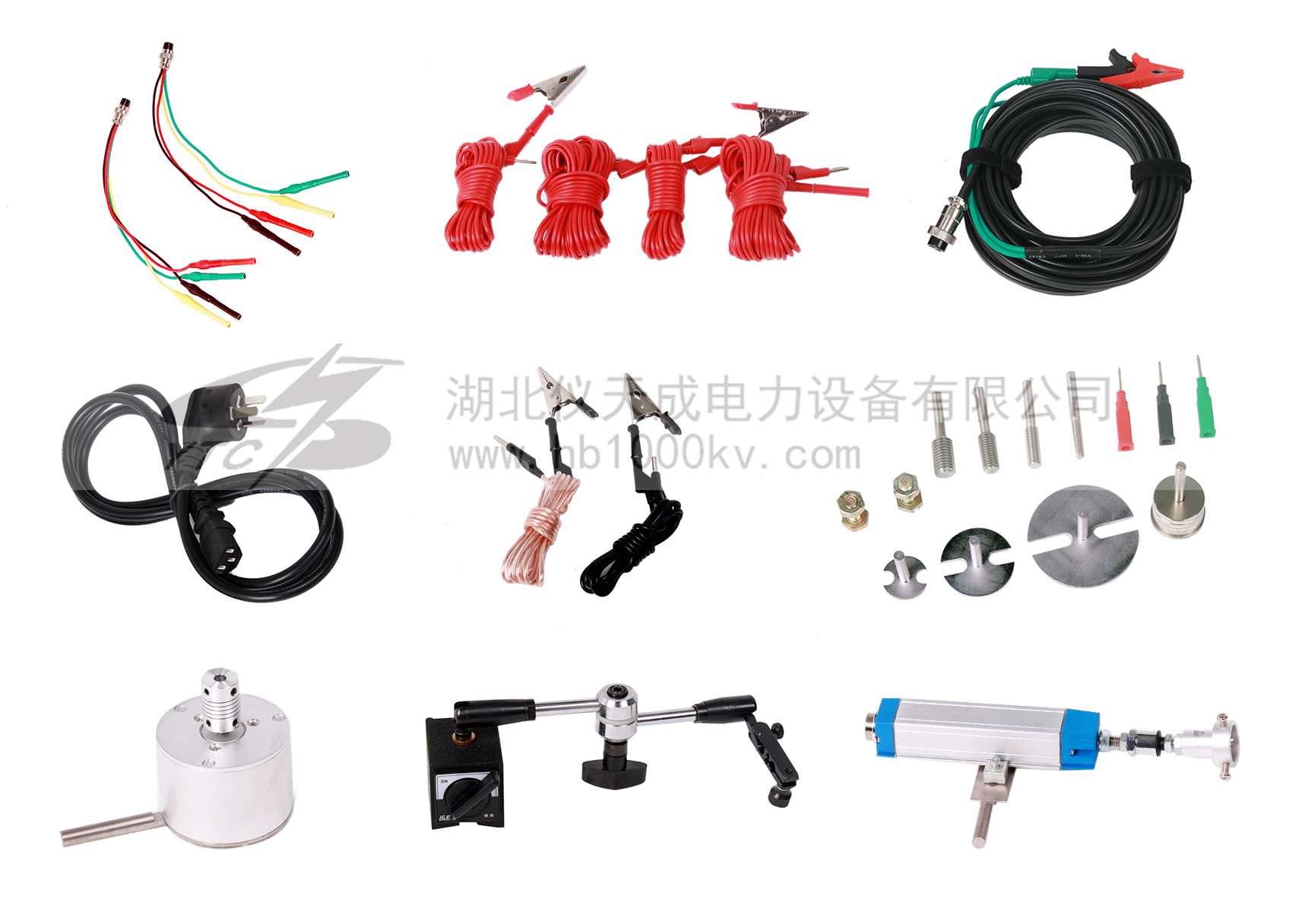

3.加速度傳感器(選配)，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
4.開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5.主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6.主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7.中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
8.儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
9.剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

使用環境

輸入電源:220V±10% 50Hz±10%
大氣壓力:  86～106kpa
溫    度:  －10～40℃
濕    度:  ≦80%RH

安全性能

絕緣電阻: ＞2MΩ
介電強度: 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

時間

量程: 20000.0ms
最小分辯率:0.1ms
誤差:
① 200ms檔位    0.1ms±2個字
② 2000 ms檔位 0.1ms±2個字
③ 20000 ms檔位          1ms±2個字

速度

量程:20.00m/s    分辯率0.1m/s
誤差:　
① 0-2m/s以內      ±0.1m/s±1個字
② 2m/s以上        ±0.2m/s±1個字

行程
